分析拔管機的結構以及構架
2010-09-06 瀏覽：次
       拔管機組成結構有哪些?一起來分析分析!今天不僅給大家介紹拔管機的結構組成還告訴大家拔管機自身結構和加工精度是導致拔管機損壞的根本原因.
1、拔管機由液壓站、油缸、底座、卡座四大部分組成，用高壓液壓膠管相互連接而成 。 　　
2、液壓站由溢流閥、高壓換向閥、油路塊組成。 　
3、卡座是拔管機的抱緊裝置,由內卡和外卡組成。內卡可根據客戶需要制作不同的規格，以?shī)A持不同的套管。

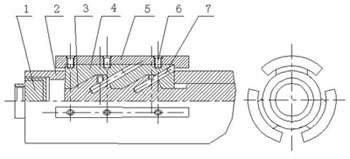

       針對拔管機存在的問題,對拔管機結構及損壞的零件進行仔細的分析，發現拔管機自身結構和加工精度是導致拔管機損壞的根本原因。原拔管機結構如圖1所示。

 1 端蓋  2 導向套筒  3 拔管機頭  4 爪座5 管爪  6 螺栓  7 銷軸
拔管機機頭結構復雜，加工困難，精度要求高，分析認為：
(1)機頭由兩部分完全相同的結構組成導向槽，不僅構造復雜，而且水平度、垂直度要求都極嚴格，加工時需要特殊的輔助工具。
(2)機頭上兩個斜孔必須和爪座上的斜孔配合加工，運動時不僅定位，也起導向作用，精度要求高，如達不到將直接影響爪座運行時銷軸的受力大小。
(3)爪座上的兩個斜孔由于爪座本身尺寸小，且是斜孔，鉆孔時，容易導致偏斜或豁孔，致使爪座報廢，成功率低。
(4)爪座與管爪聯接的螺釘和定位槽運動易損壞。
(5)導向套筒與拔管機軸配合的長孔加工時不易鏜銑，無形中增加了加工難度，提高了加工費用。
　   另外，通過對現場損壞零件分析發現，前面提到的爪座、管爪拔管時脫落，拔管機夾緊到位但拔不出管子，一方面原因是加工機頭、爪座時3個導向槽、斜孔的精度達不到要求，造成定位不準,機頭夾緊超過行程范圍,致使運動中爪座、管爪脫落。另外也會(huì )導致銷軸受力不合理、彎曲變形；動作時斜孔變大,爪座運動不到位,拔不出管子,最終拔管機損壞,無法繼續生產。另一方面原因是實際操作時,爪座和管爪之間存在相對運動,造成聯結管爪和爪座間的定位螺釘斷裂,爪座與管爪配合槽磨損變大,拔管機動作失調。
